3D machining

3次元加工

3次元で滑らかな曲面も製作可能

3次元座標軸を同時に稼働させる事により、3次元的な曲面を削り出しで行う加工です。円形状のボールエンドミル等を使用して細かなピッチで高精度で滑らかな曲面を製作しています。

3次元加工
3次元加工
加工例はこちら

製造・加工実績

  • インペラ
  • カバー

対応材質

樹脂 PP、PE、POM、U-PE、PVC、アクリル、PC、PEEK、PET、
PPS、MCナイロン、PTFE、PCTFE、セプラ、べスペル、
セラゾール、ベークライトなど
金属 アルミニウム全般、ステンレス全般、SS400、一般構造用炭素、
鋼、銅、真鍮、チタンなど

樹脂

PP、PE、POM、U-PE、PVC、アクリル、PC、PEEK、PET、PPS、MCナイロン、PTFE、PCTFE、セプラ、べスペル、セラゾール、ベークライトなど

金属

アルミニウム全般、ステンレス全般、SS400、一般構造用炭素、鋼、銅、真鍮、チタンなど

主な加工設備

同時5軸加工機

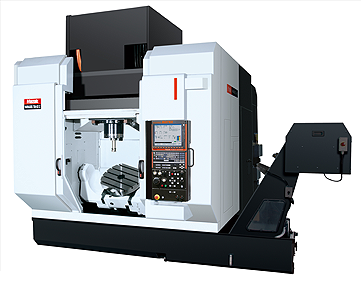

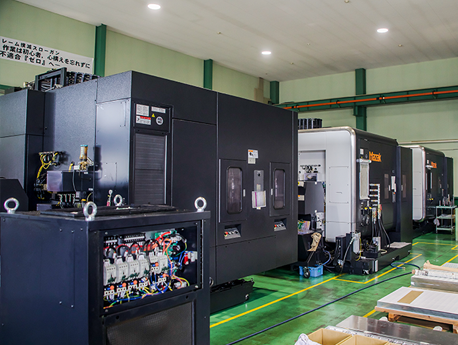

立型マシニングセンター ヤマザキマザック写真

立型マシニングセンター ヤマザキマザック

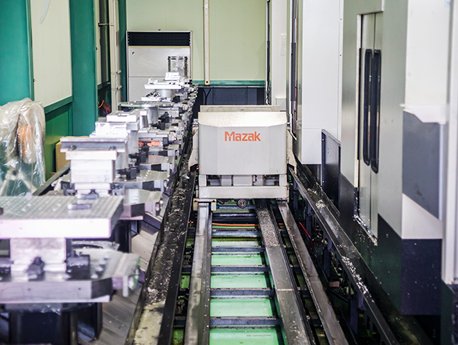

730-5X(FMSシステム22P)

X軸移動量 730 mm
Y軸移動量 850 mm
Z軸移動量 560 mm
最大加工径 φ730 mm
最大加工長さ 500 mm

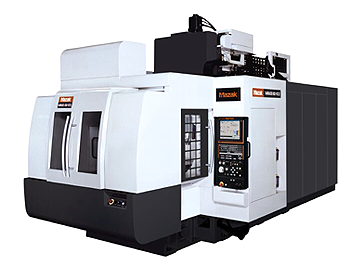

5軸加工機 ヤマザキマザック写真

5軸加工機 ヤマザキマザック

VARIAXIS630-5X

X軸移動量 630 mm / 24.80 in
Y軸移動量 765 mm / 30.12 in
Z軸移動量 600 mm / 23.62 in
最大加工径 φ730 mm / 28.740 in
最大加工長さ 500 mm / 19.690 in

複合旋盤

複合CNC旋盤

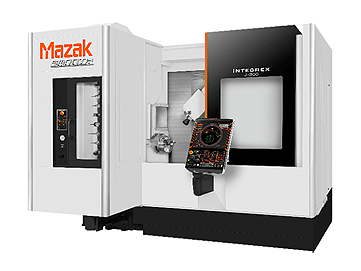

複合CNC旋盤 ヤマザキマザック

INTEGREX J-200

主軸貫通穴径 φ76
最大振り φ530
主軸回転数 4600rpm
工具回転数 12000rpm

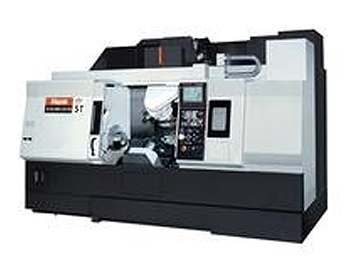

複合CNC旋盤

複合CNC旋盤 ヤマザキマザック

INTEGREX200-ⅢS バーフィーダ付

最大加工径×長さ φ660×1016
最大振り φ660

3次元CAD/CAM、工作機械シュミレーションソフト

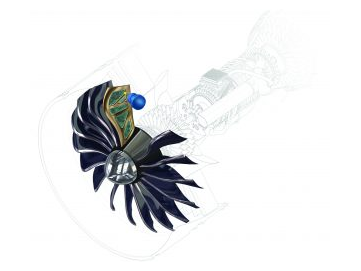

MasterCamX7

ゼネテック

MasterCam

Mastercamは、CAD、2軸CAM、3軸CAM、5軸CAM、旋盤CAM、ワイヤCAM、ブレード加工専用CAM、ポート加工専用CAMなどのモジュールを組み合わせることによって、金型・試作・部品加工など、様々な業種・加工に対応いたします。

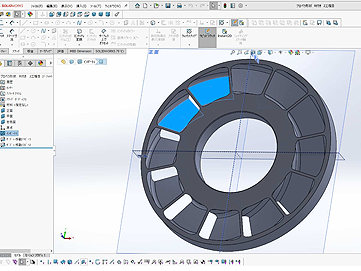

SolidWorks2013

Dassault System

SolidWorks

3次元設計を重視して開発されたCADソフトウェアです。

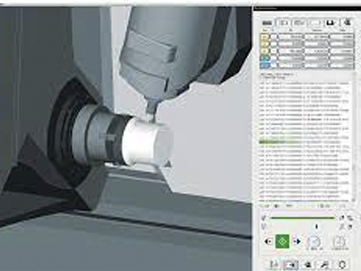

HyperMill

OPEN MIND

HyperMill

2次元加工や3次元加工、5軸加工および複合加工まで、幅広い加工に対応したCAMソフトウェアです。

CNC3次元測定器、光学測定器

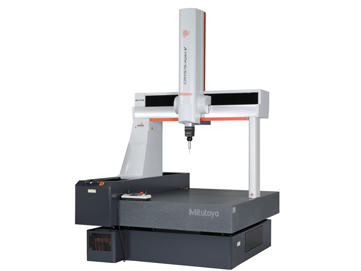

CRYSTA-ApexV9106

ミツトヨ

CRYSTA-ApexV9106

測定範囲 X 900，Y 1000，Z 600mm

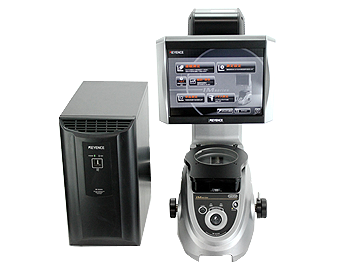

IM-6020

キーエンス

IM-6020

撮像素子 1型 660万画素 CMOS
視野 広視野：ø100mm、高精度：ø25mm
最小表示単位 0.1µm
繰り返し精度 広視野：±1µm、高精度：±0.5µm
測定精度 (±2σ) 広視野：±5µm、高精度：±2µm
設備一覧はこちら

加工寸法

平面研削盤 1150×550mm
成形研削盤 300×100×120mm
ワイヤーカット 700×500×220mm
超音波洗浄機 450×480×480mm

平面研削盤

1150×550mm

成形研削盤

300×100×120mm

ワイヤーカット

700×500×220mm

超音波洗浄機

450×480×480mm
